PBT

BENDO©

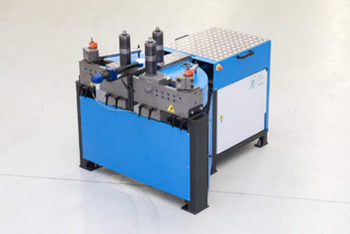

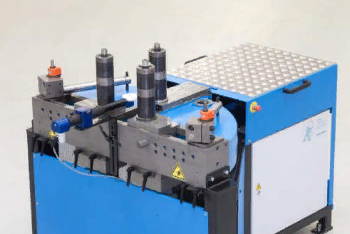

BENDO® — превосходный станок в плане производительности, удобства управления и качества. Применяется в промышленности, на предприятиях-смежниках и имеет решающее значение для серийного производства. Большое преимущество — возможность (опция) переоснащения стандартного крепления инструмента диаметром 65 мм на крепление диаметром 105 мм. Эту опцию можно установить в любое время.




Отличительные черты
-Плавно регулируемое расстояние до переднего валка, минимум 280 мм — возможна гибка с минимальными радиусами и идеальными переходами!
-Все три ролика приводятся в движение мощными, чистыми и бесшумными электродвигателями, скорость до 24 об/мин;
-Опоры/люнеты для всех трех валов в серийной комплектации, без наценки;
-Направление гибки вперед от оператора (снижается опасность несчастного случая);
-Эргономичные рабочие условия;
-Мощная система управления;
-Выдающееся соотношение цены и качества;
-Консультирование, инструктаж и ввод в эксплуатацию на нашем предприятии бесплатно;
-Швейцарское качество;
-Низкие расходы на содержание.

Системы управления
Ручное / Tablet Teach-In / Tablet350 / PC400



Обзор гибочных машин профиля PBT

  Arkus12 Bendo PBT25 PBT35 Servo Helix
Ось X
(отвечает за радиус изгиба)

Усилие по оси X 12 т 20 т 27 т 35 т 65 т
Точность позиционирования по оси X
(Управляется сервоприводом)
0,01 мм 0,01 мм 0,01 мм 0,01 мм 0,01 мм
Привод оси X Гидравлич.  Гидравлич. Гидравлич. Серво! Экономия энергии 70% Гидравлич.
Ход (регулируемый) оси X 200 мм 260 мм 265 мм 390 мм 445 мм
Количество гидравлической жидкости 7 литров 18 литров 17 литров 9 литров! 200 литров
Ось Y
(отвечает за измерение длины сегментов)

Каждый из трех валков приводится в движение отдельно! Да Да Да Да Да
Возможность плавной регулировки скорости валков 1 – 30 об/мин с PC400, иначе форсиров./ замедлен. ход 1 – 24 об/мин с PC400,иначе форсиров./ замедлен. ход 1 – 22 об/мин с PC400, иначе форсиров./ замедлен. ход 1 – 16 об/мин 1 – 8 об/мин
Макс. крутящий момент каждого ролика 500 Нм 1200 Нм 1600 Нм 3000 Нм 9000 Нм
Привод валков Электродвиг., чистые и бесшумные Электродвиг., чистые и бесшумные Электродвиг., чистые и бесшумные
Сервопривод. 100% крутящий момент при любой частоте вращения
Гидравлич. двигатели
Высота валков 110 мм (опция 220 мм) 200 мм 300 мм 300 мм (опция 400 мм) 500 мм
Диаметр крепления инструмента Ø 40 мм 65 мм (опция 105 мм) 105 мм (на оси X сплошной материал, из одной заготовки) 105 мм (сплошной материал, из одной заготовки) 130 мм (сплошной материал, из одной заготовки)
Ось Z
(для выравнивания или гибки в третьей плоскости)

Стандартное ручное исполнение Серийная комплектация Серийная комплектация Серийная комплектация - -
Вращающееся исполнение с возможностью отсчета по шкале до 0,1 мм Опция Опция Опция Серийная комплектация -
Исполнение с управлением на ПК, точность позиционирования 0,01 мм Опция Опция Опция Опция Серийная комплектация
Особенности:
Возможна активация вручную или с помощью ПК Вручную / Tablet Teach-In / TABLET350 / PC400 Вручную / Tablet Teach-In / TABLET350 / PC400 Вручную / Tablet Teach-In / TABLET350 / PC400 PC400 PC400
Плавно регулируемое расстояние до переднего валка, что позволяет выполнять минимальные радиусы изгиба 256 (Опция 80) 256 (Опция 80) – 518 мм 280–860 мм 200–1000 мм 360–1100 мм 630–1330 мм
Направление изгиба По направлению от оператора — безопасность! По направлению от оператора — безопасность! По направлению от оператора — безопасность! По направлению от оператора — безопасность! По направлению от оператора — безопасность!
Автоматическая система «старт/стоп» при установке гидросистемы с PC400 Отключает гидросистему после 15 минут бездействия Отключает гидросистему после 15 минут бездействия Отключает гидросистему после 15 минут бездействия Практически не расходует электроэнергию при неиспользовании Отключает гидросистему после 15 минут бездействия
Позиционирование станка Перемещение при помощи гидравлической тележки Перемещение при помощи гидравлической тележки Перемещение при помощи гидравлической тележки Подъемный кран/погрузчик Подъемный кран
Опоры валка Опция Серийная комплектация Серийная комплектация Серийная комплектация Серийная комплектация
Инструктаж/ввод в эксплуатацию: 1 день бесплатно на нашем предприятии 1 день бесплатно на нашем предприятии 1 день бесплатно на нашем предприятии 1 день бесплатно на нашем предприятии 1 день бесплатно на нашем предприятии
Общие технические характеристики:
Подключение 400 V, 16 A 400 V, 16 A 400 V, 32 A 400 V, 32 A 400 V, 63 A
кВт 2 кВт 6 кВт 7 кВт 15 кВт 22 кВт
Длина/ширина/высота 905 мм / 950 мм / 1.125 мм 1.340 мм / 1.330 мм / 1.350 мм 1.680 мм / 1.250 мм / 1.390 мм 2.050 мм / 1.600 мм / 1.480 мм 2415 мм / 2163 мм / 1590 мм
Масса 540 кг 1050 кг 1150 кг 2500 кг 5500 кг
